物理图像的斜率与面积代表什么，要由横纵轴的物理量及单位决定。在速度—时间图中，斜率对应加速度，带符号面积对应位移；位置—时间图的斜率对应速度，面积通常没有同样的直接运动学意义。先读坐标，再判断比值和乘积，不能把一张图学到的结论套给所有图。

先写轴名称和单位，再读高低与陡峭

如果横轴为时间t，纵轴为速度v，某点高度是该时刻速度。两点间纵坐标差除以时间差为平均加速度，图线在该区间为直线时，加速度恒定。曲线情形下，瞬时加速度对应切线斜率，需要区分割线与切线。

若纵轴换成位置x，高度表示相对原点的位置，不是运动快慢。位置大但图线水平，表示物体停在离原点较远处；位置接近零而斜率很大，仍可能运动很快。高低与斜率所表达的量必须分别说清。

比较陡峭还应检查刻度。两幅图缩放横轴后，视觉倾角会改变；应使用实际坐标差与时间差计算，而不是凭图线角度判断哪个加速度大。坐标单位从分钟改为秒，也要同步换算。

完整例题：速度分三段，分别读取

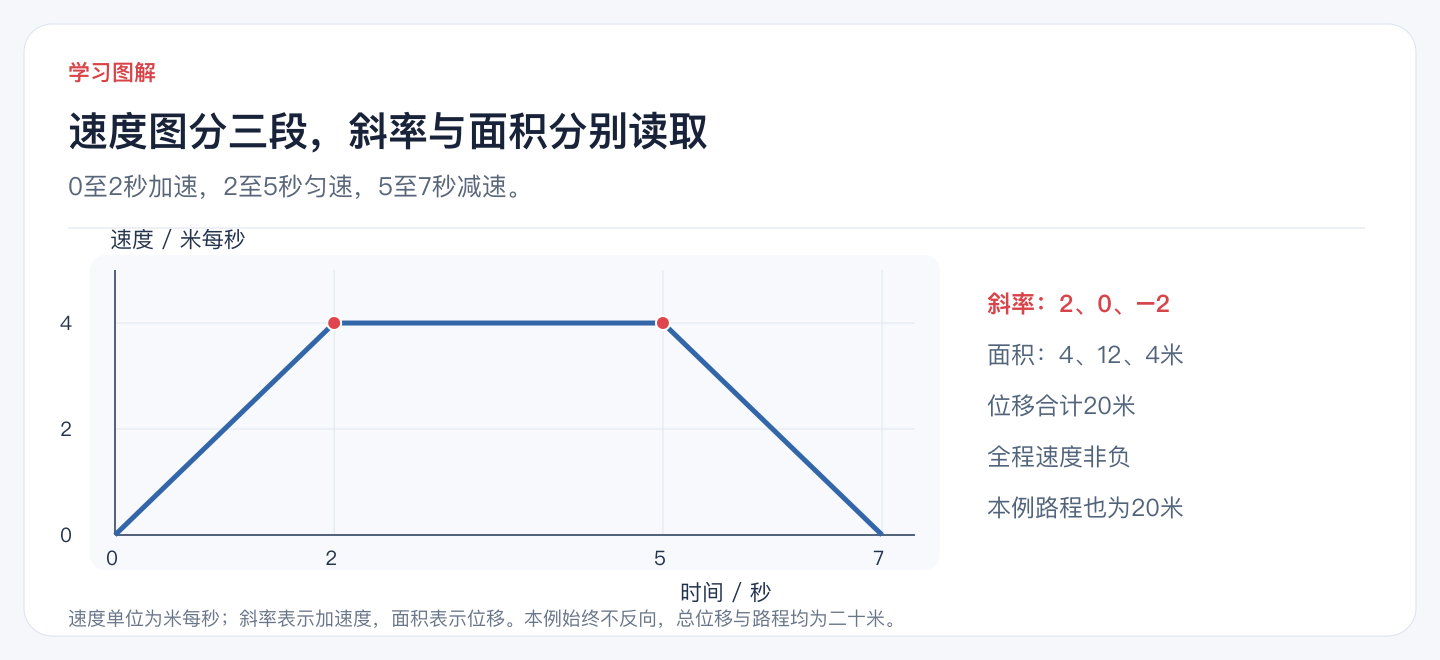

假设0到2秒速度从0匀增到4米每秒，2到5秒保持4，5到7秒匀减到0。第一段斜率为(4−0)/2=2，第二段为0，第三段为(0−4)/2=−2，单位均为米每二次方秒。

各段位移分别是三角形面积4米、矩形面积12米和三角形面积4米，总位移20米。因为全部速度非负且没有反向，路程也为20米。图上的三块面积要带实际时间宽度，不能只数看起来相同的格子。

转折点处左右斜率不同，说明加速度发生改变。理想化分段模型可能在连接瞬间不提供唯一导数，不宜随意将某一侧加速度当作该点的唯一值；普通题目通常讨论各完整时间段内的运动。

图线在时间轴下方，面积要保留符号

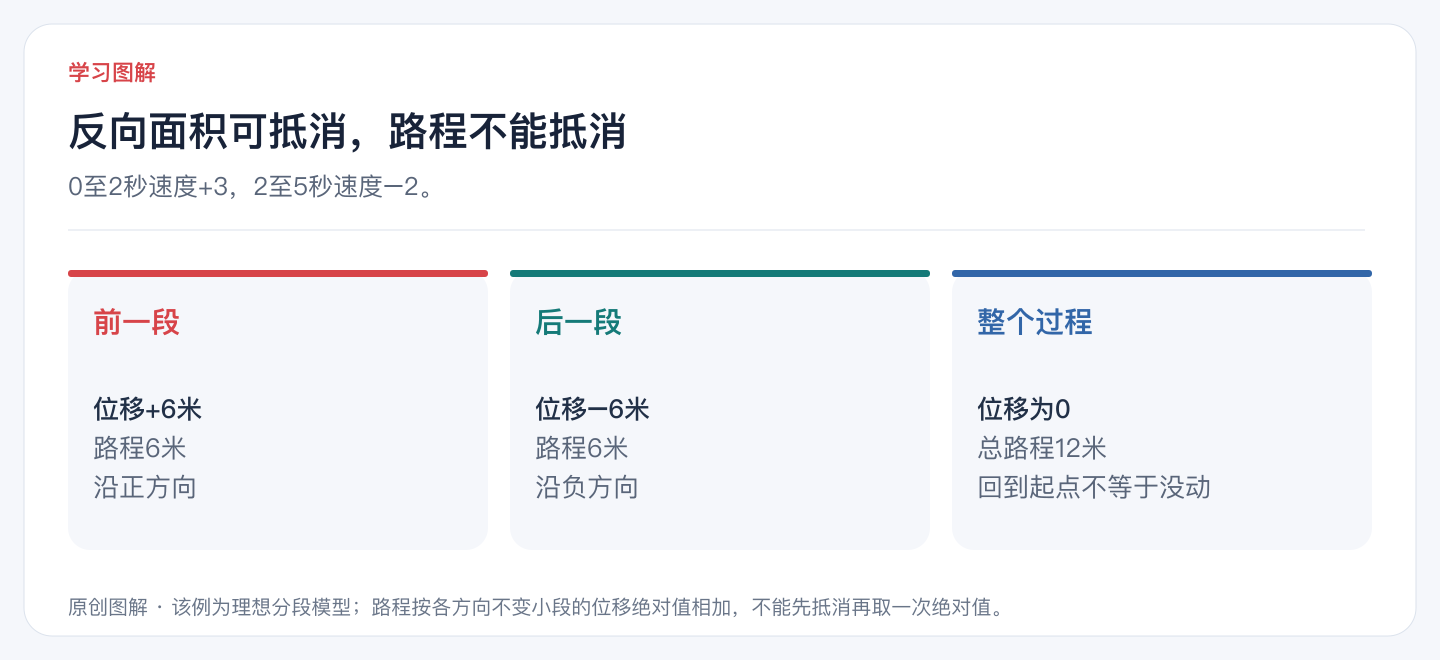

设0到2秒速度恒为+3米每秒，2到5秒恒为−2米每秒。前段位移+6米，后段−6米，总位移0；总路程却为6+6=12米。位移为零只表示最终回到起始位置，不代表没有运动。

计算路程时，对每个速度方向不变的小段取位移绝对值后相加。若直线速度图穿过横轴，应先找到零速时刻再分段，不能把正负面积抵消后取一次绝对值，这会丢掉往返路径。

例如v=2−t，0到4秒从+2变为−2，零速在2秒。正负两三角面积各为2米，总位移0，总路程4米。先分清所求是位移还是路程，才能决定面积是否允许抵消。

面积的含义，也可以从单位检查

速度乘时间的单位为米，所以速度—时间面积可对应位移；加速度乘时间的单位为米每秒，所以加速度—时间带符号面积对应速度变化量。它不直接等于末速度，除非初速度为零或已经另外加上初速度。

若恒加速度为2米每二次方秒，持续3秒，速度变化为6米每秒。初速度4时末速度10；初速度−4时末速度2。相同加速度图面积，可以对应不同末速度，因为初始状态不同。

位置乘时间的单位为米秒，通常不是题目所问的基本运动量。这不意味着数学面积不存在，而是不能未经物理关系就把它叫作路程或位移。坐标名称、单位与定义共同决定图像的解释。

遇到曲线，怎样读取而不强行套几何面积

曲线的瞬时斜率可由切线近似估计，曲线下的累计效果则需要适当的数学方法或实验近似。若尚未学习积分，可按题目提供的网格或分段近似要求估算，并说明误差，不能把任意曲边都当成三角形。

数据点连线也要看题目模型。若只是离散测量，点之间的具体变化未必已知；直线连接可能是一种近似，并不证明真实加速度在每段恒定。解答应区分题目给出的理想函数与实际采样记录。

最终答案写清物理量、数值、方向和单位，必要时说明正方向。例如“位移−6米”表示沿负方向，不应去掉负号改成“路程6米”，除非题目确实问路程且这一段未反向。

做一张跨图像的对照表

位置—时间：高度为位置、斜率为速度；速度—时间：高度为速度、斜率为加速度、面积为位移；加速度—时间：高度为加速度、面积为速度变化。每次解题先定位属于哪一行，再使用相应关系。

用一段匀速运动核对：位置图是斜直线，速度图是水平线，加速度图在零线上。同一个过程在三张图外观不同，正好说明不能凭“上升线”三个字断言物体正在加速，必须先读纵轴。

同一个位移还可以有多种速度过程，因此面积相同不要求斜率也相同。比较两条速度图时，一条可能先快后慢，另一条始终匀速，只要带符号累计面积相同，位移就相同；若有反向，总路程还需逐段比较。
